以下是:湘西凤凰螺杆式启闭机侧摇启闭机款式新颖的图文介绍
2、启闭机的安装（螺杆启闭机）
2.1与土建工程的配合
土建工程的配合与启闭机的安装非常重要，它直接影响到启闭机能否正常使用和启闭机使用中的灵活性。故在施工启闭机安装部位的土建工程时，要根据启闭机的设计要求和型号预留启闭机的螺栓孔，预留时，要使启闭机的吊点中心与闸门的吊耳中心一致。因为启闭机梁为双向受力构件，故在启闭机梁上预留螺栓孔要为通孔，以防在运行中闸门下压时将启闭机顶起来。
2.2启闭机的安装
2.3安装高度较小（H安≤6m）的启闭机的安装

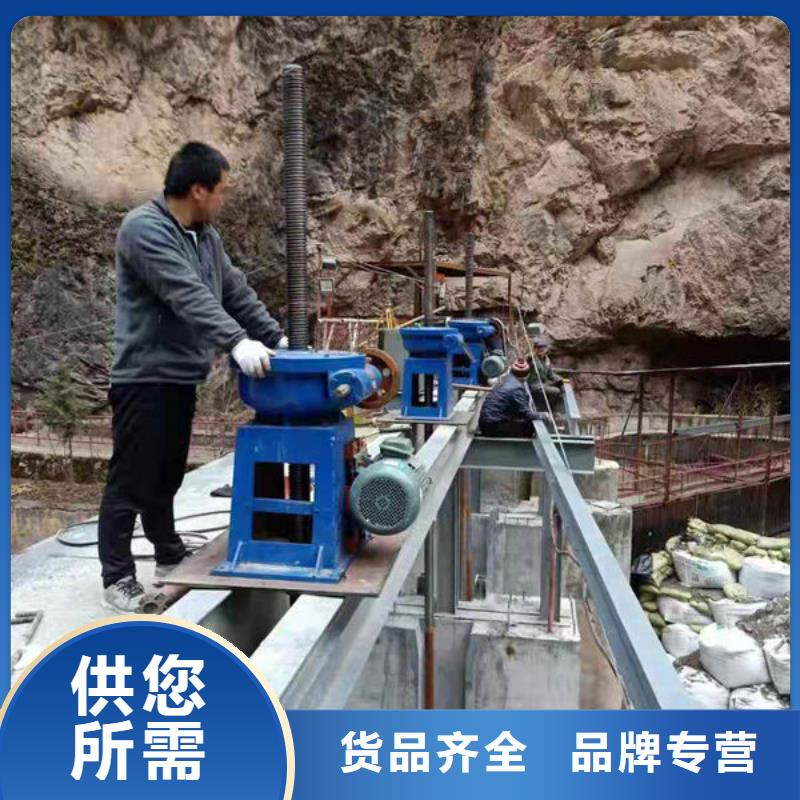

安装高度在6m以下时，可直接将启闭机就位，用钢丝绳穿过丝母将丝杆从机体直吊起，用手摇动启闭机蜗杆将丝杆穿在启闭机内，调整好吊点中心后与闸门吊耳连接。在丝杆穿过丝母的过程中，为保证，一定要用手动，严禁用电动，以防造成不事故。
二）闸门使用保养
1、闸门应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。 2、闸门在起闭过程中如有异常情况应立即停止使用，及时检查修理。 3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。4、在闸门长期闭合前应急时闸板及闸框上的污物，在完之后重新涂上新油以防锈蚀影响以后的启闭。
耀禹水利机械厂(凤凰县分公司)了解客户的真实需求，用高品质的 底轴液压闸门产品和完善的服务成就客户，让客户成功，帮客户赚钱，在帮助客户成功的过程中实现企业价值。

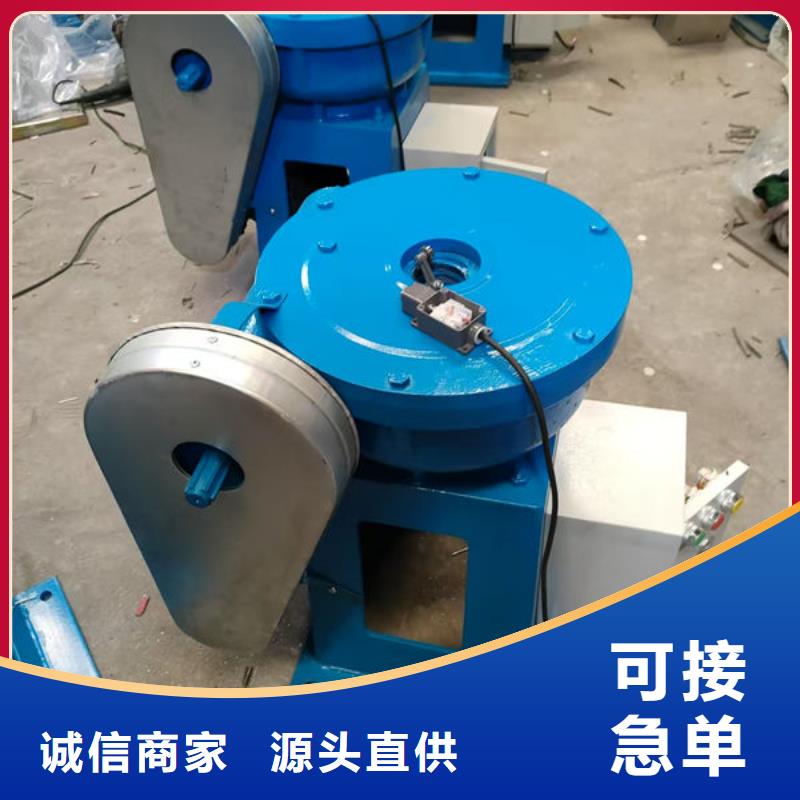

@ 1. 概述 LQDW型电、手动螺杆启闭机具有超负荷停机保护、事故报警显示、上下行程限位控制等功能，具有电手动切换机构自动切断电源、现场与遥控、与机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门的开启和关闭，应用于工农业水渠的进、出口闸门截流的开启和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。对于双吊点电手启闭机，所配电动装置与单吊点一致。该启闭机所用电动装置为密封户外型，可根据用户要求制成“三防型”(防霉、防潮、防盐雾)。 2. 型号说明 LQDW 启闭吨位（KN） 电手动螺杆启闭机 举例：LQDw－50型启闭机，指公称启门力50KN（即5吨），电手动螺杆启闭机。 3． 结构原理及操作程序 LQDW型电手动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。 (1)专用电机：为YDF电机。它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门专用电机。 (2)减速机构：为同轴式。由一级蜗杆、蜗轮组成。 (3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。 (4)位置指示机构：用来指示闸门的开启和关闭程度。由一组传动齿轮、指针、开度盘（270°指示）组成。同时装有电位器用来将闸门的开度电号发送至控制室。 (5)转矩控制机构：用来控制电动装置的输出转矩的大小。由转矩轴、触板、控制器上“调整”旋钮）可以调整开度表的“满度”。（3） 控制器结构说明及注意事项 a. 控制器外形及开孔尺寸 b.控制器表盘上的电器元件的作用： 开度表：闸门开启、关闭的程度。 白色指示灯：电源指示。黄色指示灯：过转矩指示。 远控开关：拨到远控位置，可实现远距离操作。 闸开按钮：控制闸开，闸门全开的灯光指示（红色指示灯）。 闸关按钮：控制闸关，闸门全关的灯光指示（绿色指示灯）。 停止按钮：按闸门停止在全开到全关位置中任意位置时的按钮。 c.注意事项： 控制器按端子接线图接线。 支撑架由使用单位根据安装条件自行配制。 当控制器需要进行修理和检查时，需打开后罩，拆除端子板上的引线，旋下固定螺钉，方可抽出机芯。 5.技术参数和性能参数 （1）控制器：380V 50HZ 三相四线制 （2）工作环境 a.不含爆炸性和强腐蚀性气体。 b.温度范围为－30℃～40℃。 C.相对湿度不大于80％。 d.海拔高度不大于2000m。 e.无强烈震动。 基本性能参数表 6. 安装与调整 6.1安装前，安装人员应熟悉设备性能和操作方法，确定启闭机螺杆行程与所配套的闸门安装尺寸，以保证闸门能够全部开启或关闭。 6.2电动启闭机通常与闸门配套安装,根据工程具体位置的需要，启闭机安装分为四种形式，供用户参照使用。 a. 予留孔洞式 ( 表二 电动启闭机安装基本技术参数) b .予埋钢板式 ( 表二 电动启闭机安装基本技术参数) c .穿孔式 ( 表二 电动启闭机安装基本技术参数) 6.3 一般情况下，电动启闭机应垂直安装(即螺杆中心垂直于水平面
